Безусловно читать нормативную документацию полезно, но часто это бывает очень скучно, а отыскать в ней нужную информации еще и трудно, что уж говорить.

Так, например, в СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (это актуализированная версия СНиП по дымоходам) едва ли одна десятая текста имеет отношение к дымоходам и вообще к отоплению в малоэтажных домах. Все остальное домашнему мастеру можно не читать, однако проблема в том, что это важное зерно равномерно распределено повсему тексту, так что читать его придется ОТ и ДО.

Предлагаем вашему вниманию выдержки из СНиП (СП) по дымоходам, которые касаются конкретно индивидуального отопления малоэтажных домов и регламентируют высоту думохода, и надеемся, что эта информация будет вам полезна.

Высота дымохода

Высота дымохода во многом определяет силу тяги. В пределах разумного действует правило: чем больше высота, тем лучше тяга. Согласно СНиП, высота дымохода от колосниковой решетки печи до устья (выхода) дымохода должна составлять не менее 5 м.

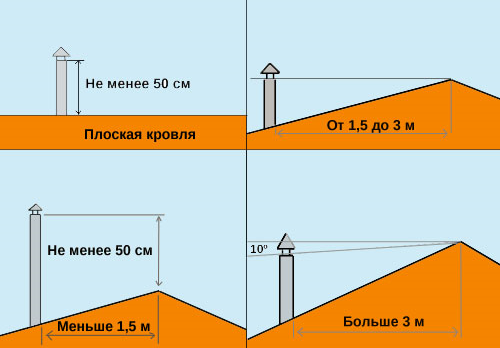

Высота дымохода над кровлей

Любые объекты, расположенные рядом с устьем дымохода, ухудшают тягу. Именно поэтому СНиПом предусмотрена минимальная высота дымохода над кровлей. Она составляет:

на плоской кровле – не менее 500 мм;

на скатной кровле, если труба располагается менее чем в 1,5 м от парапета или конька – не менее 500 мм от верхней точки парапета или конька;

на скатной кровле, если труба располагается на расстоянии от 1,5 до 3 метров – не ниже уровня верхнего края конька или парапета;

на скатной кровле, если дымоход располагается на расстоянии более 3 метров от конька или парапета – не ниже условной линии, которая проводится от конька вниз под углом 10º.

Если к зданию, на крышу которого выводится дымовая труба, пристроено более высокое здание, устье дымохода должно располагаться выше самой высокой точки этого здания.


Конструкция дымоходов из кирпича или жаростойкого бетона

Кирпичные дымоходы должны быть вертикальными без уступов. Толщина стенок дымохода из кирпича – не менее 120 мм, из жаростойкого бетона – не менее 60 мм. В основании дымовых труб должны располагаться карманы глубиной до 250 мм с отверстиями для очистки. Отверстия должны закрываться дверцами.

Дымоходы из асбестовых (хризотилоцементных труб)

Допускается использовать дымоходы из асбоцементных труб, если температура топочных газов не превышает 300 градусов по Цельсию.

Дымоходы из стальных труб

Допускается использовать дымоходы из нержавеющей стали, если температура топочных газов не превышает 400 градусов по Цельсию.

Обход стропил и других препятствий

В том случае, если дымоход не может проходить вертикально, СНиП допускает небольшие наклонные участки с углом наклона не более 30° и выносом трубы не более 1 м. Внутренние стенки наклонных участков должны быть гладкими. Площадь поперечного сечения наклонных участков дымохода должна быть не меньше площади поперечного сечения вертикальных участков.

Зонты для дымоходов

Устья дымоходов должны быть защищены от попадания атмосферных осадков зонтами. Конструкция и способ крепления зонтов и дефлекторов не должны препятствовать выходу дыма.

Искроуловители

Дымоходы, которые выводятся на крышу из горючих материалов (мягкая кровля, ондулин и т.п.) должны оснащаться сетчатыми металлическими искроуловителями с размером ячеи от 1х1 до 5х5 мм.

Защита стен и пола от возгорания

При установке печи в помещении с полом из горючих материалов напольное покрытие необходимо защитить от попадания раскаленных углей. Для этого используют металлический лист формата 70*50 или более см. на асбестовом картоне толщиной не менее 8 мм.

Стены или перегородки из горючих материалов, примыкающие углом к фронту печи, рекомендуется защищать штукатуркой толщиной не менее 25 мм по металлической сетке либо металлическим листом по асбестовому картону толщиной 8 мм. Защитный слой должен начинаться на уровне пола и заканчиваться на 250 мм выше верхнего края дверцы топки.

Разделки и отступки в местах примыкания в местах примыкания конструкций

В том случае, если к кирпичному дымоходу или печи примыкают стены или перегородки из горючих материалов, их необходимо защитить отступками или разделками.

Разделка фактически представляет собой утолщение печи или дымохода. Толщина разделки (с учетом толщины стенок печей должна составлять не менее 500 мм, если к ней примыкают конструкции из горючих материалов, и не менее 380 мм, если конструкции защищены штукатуркой или металлическим листов по асбесту (см выше). Ширина разделки должна быть на 70 см больше толщины примыкающих конструкций.

Отступка - это зазор между внешней стенкой печи либо дымохода и горючими конструкциями. Отступка может быть открытой или закрытой с двух сторон тонкой перегородкой из кирпича либо другого негорючего материала. Если отступка делается закрытой, в ее нижней и верхней части создаются отверстия площадью не менее 150 см2 каждое. Пол отступки должен изготавливаться из негорючих материалов и располагаться на 70 мм выше уровня пола в помещении.

Расстояние между печью и потолком

Верх перекрытия кирпичных печей изготавливается из трех рядов кирпича. Потолок из горючих материалов может быть защищен слоем штукатурки по стальной сетке либо металлическим листом по асбестовому картону. При наличии такой защиты расстояние между верхним перекрытием печи и потолком должно оставлять не менее 250 мм для печей с периодической топкой и 700 мм для печей длительного горения.

Если потолок не защищен описанным выше способом, минимальное расстояние должно составлять 350 и 1000 мм соответственно.

Если верхнее перекрытие печей изготовлено из двух рядов кирпича, расстояние должно быть увеличено в 1,5 раза.

Расстояние между металлической печью с теплоизолированным перекрытием и защищенным потолком должно составлять не менее 800 мм, между печью с неизолированным перекрытием и незащищенным потолком – не менее 1200 мм.

При необходимости пространство между перекрытием печи и потолком из горючих материалов может быть закрыто стенкой из кирпича. В этом случае перекрытие печи следует выполнять из 4 рядов кирпича. В стене должно быть не менее 2 отверстий: площадь каждого – не менее 150 см2.

Проход дымоходов через перекрытия и другие конструкции из горючих материалов

Расстояние между наружными стенками кирпичных или бетонных дымоходов и конструкциями из горючих материалов должно составлять не менее 130 мм

Расстояние между наружными стенками керамических дымоходов и перекрытиями, стропилами ит.п. должно составлять не менее 250 мм

Расстояние между наружными стенками дымоходов, имеющих теплоизоляцию с сопротивлением теплопередаче 0,3 м•град/Вт, и деревянными перекрытиями, стеками и т.п. должно составлять не менее 130 мм.

Расстояние между печью и противоположной стеной

Расстояние между топочной дверью и противоположной стеной должно составлять не менее 1250 мм.

Высота топки и зольника

Если напольное покрытие изготовлено из горючих материалов, дно зольника должно располагаться на высоте не менее 140 мм над уровнем пола, дно дымохода – на высоте не менее 210 мм над уровнем пола.

Если пол изготовлен из негорючих материалов, донья зольника и дымохода могут располагаться на уровне пола.

Каркасные печи

Если каркасная печь устанавливается на напольное покрытие из горючих материалов, пол необходимо защитить листом металла по асбестовому картону толщиной не менее 10мм. Зазор между дном печи и полом должен составлять не менее 100 мм.

Подключение к дымоходу при помощи дымоотвода

Для подключения печей и каминов к дымоходам можно использовать дымоотводы в том случае, если:

расстояние от верха дымоотвода до потолка из горючих материалов будет не меньше 50 см без теплоизоляционной защиты и не менее 40 см с теплозащитой;

расстояние от низа дымоотвода до напольного покрытия из горючих материалов составит не менее 14 см.

Стальные или керамические дымоходы заводского производства

Площадь сечения дымового канала дымоходов из стали или керамики должна быть не меньше 8 см2 на 1 кВт номинальной мощности отопительного агрегата.
